Descripción
Antena de alto rendimiento para sistemas inalámbricos de 433 MHz

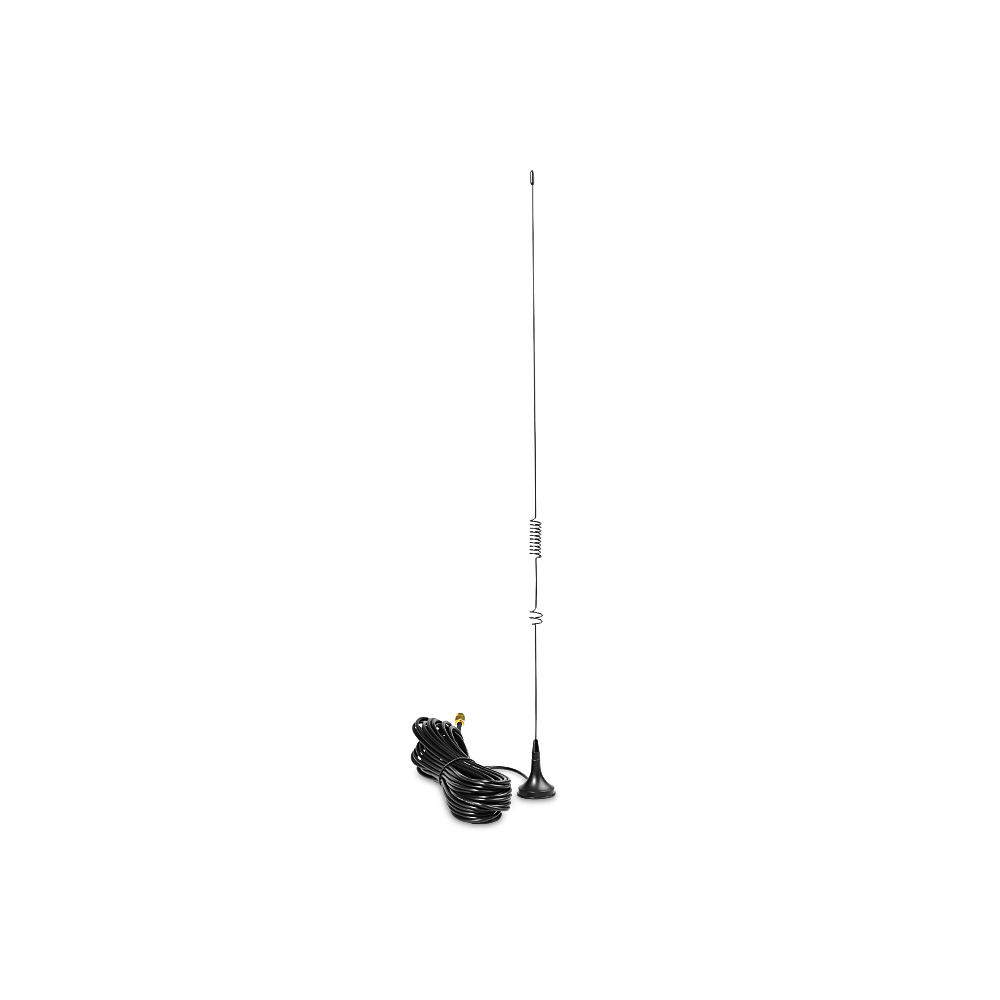

La SW433-LXP-10M es una antena RF de tipo magnético, diseñada específicamente para sistemas de comunicación inalámbrica que operan en la banda de 433 MHz.
Su diseño de alta ganancia, cable de 10 metros y base magnética permiten instalar la antena en una ubicación elevada o estratégicamente posicionada, facilitando la optimización de la comunicación inalámbrica entre equipos.
Es una alternativa especialmente útil para sistemas de control remoto, automatización industrial, semáforos inalámbricos, telemetría y transmisión de señales, donde una correcta instalación de la antena puede ser fundamental para obtener un enlace estable.
Mayor flexibilidad para la instalación
Una de las principales ventajas de la SW433-LXP-10M es su cable de 10 metros, que permite separar físicamente la antena del equipo de radio.
Esto facilita instalar la antena en una posición más favorable, por ejemplo:
- En la parte superior de un gabinete.
- En estructuras metálicas.
- En postes.
- En equipos móviles.
- En carros de semáforos.
- En puntos elevados de una instalación.
La base magnética permite una instalación rápida sobre superficies metálicas, sin requerir perforaciones para fijar directamente la antena.
Diseñada para comunicación inalámbrica de 433 MHz
La antena trabaja en un rango de 433 ±10 MHz, siendo compatible con sistemas RF diseñados para esta banda de frecuencia.
Su impedancia de 50 Ω permite utilizarla con equipos de radiofrecuencia que trabajen bajo esta impedancia, como módulos transmisores, receptores y transceptores RF compatibles.
En AS Electronic puede utilizarse como complemento para soluciones inalámbricas de control y automatización que trabajen en 433 MHz.
Ganancia de 3 dBi
La SW433-LXP-10M cuenta con una ganancia de 3,0 dBi, permitiendo mejorar las condiciones de transmisión y recepción respecto de antenas de menor ganancia, siempre que se instale correctamente.
Su polarización es vertical, por lo que se recomienda mantener la antena orientada correctamente durante la instalación para obtener el mejor desempeño del enlace.
Construcción preparada para aplicaciones exigentes
El fabricante destaca su construcción estable y su capacidad de resistencia frente a vibraciones y envejecimiento, características importantes para instalaciones industriales y equipos que pueden estar sometidos a movimiento o condiciones ambientales variables.
La antena tiene una altura aproximada de 468 mm, mientras que el cable de conexión tiene una longitud estándar de 10 metros.
Ideal para complementar sistemas de semáforos inalámbricos
La SW433-LXP-10M puede utilizarse como antena externa para sistemas de comunicación RF de 433 MHz.
En aplicaciones desarrolladas por AS Electronic, puede complementar equipos como módulos inalámbricos utilizados para:
- Sistemas de semáforos Maestro–Esclavo.
- Control remoto de equipos.
- Automatización industrial.
- Control de accesos.
- Comunicación entre equipos separados.
- Sistemas de señalización.
- Telemetría.
- Proyectos donde se requiere comunicación inalámbrica.
En un sistema de semáforos, por ejemplo, una correcta ubicación de la antena puede ayudar a mejorar el enlace entre los equipos, especialmente cuando existen distancias importantes o se necesita instalar la antena en un punto más despejado.
Instalación sencilla
La antena incorpora una base tipo sucker/magnética, permitiendo una instalación rápida y flexible sobre superficies metálicas.
Su cable de 10 metros permite ubicar el equipo de radio dentro del gabinete técnico mientras la antena se instala en una posición más favorable.

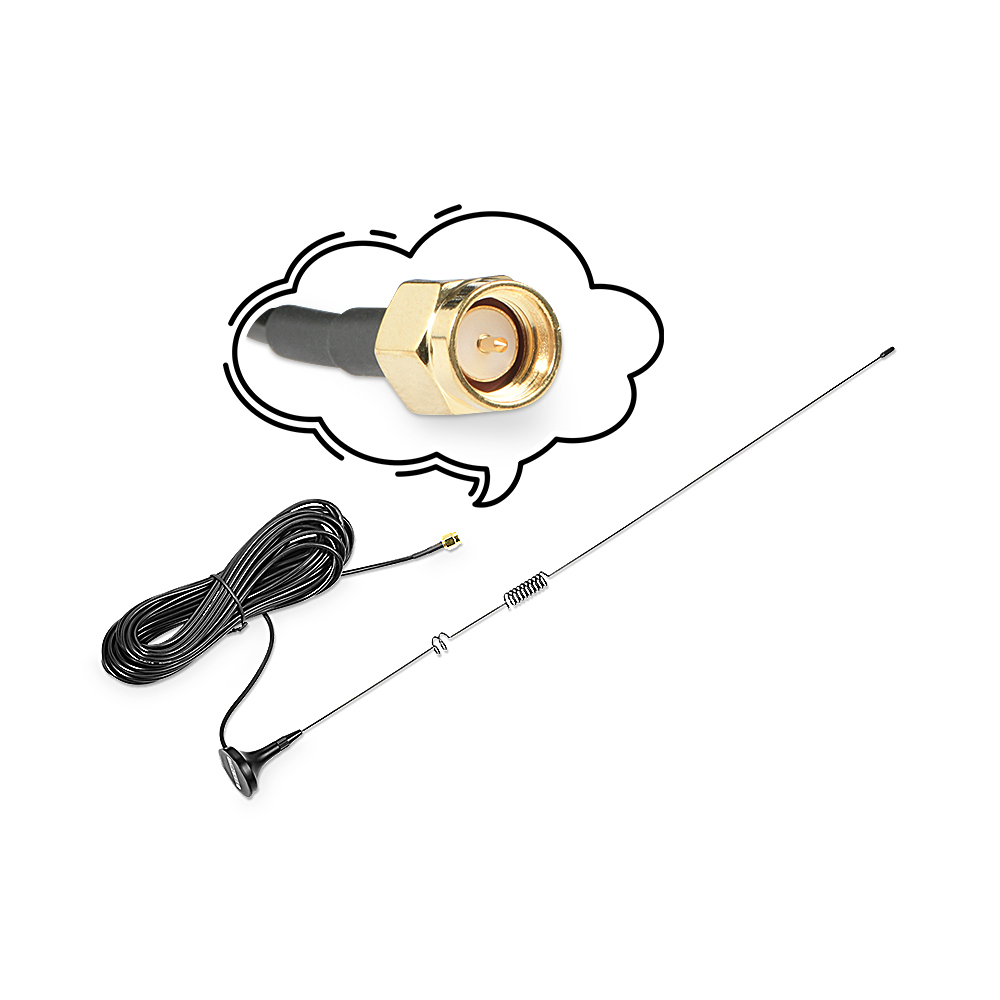

El conector estándar es SMA-J, aunque el fabricante indica que también puede suministrarse con otras interfaces según requerimiento.
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | SW433-LXP-10M |
| Tipo | Antena magnética / sucker |
| Frecuencia | 433 ±10 MHz |
| Ganancia | 3,0 dBi |
| Impedancia | 50 Ω |
| ROE / VSWR | ≤ 1,5 |
| Potencia máxima | 10 W |
| Polarización | Vertical |
| Altura | 468 ±3 mm |
| Cable | 10 metros |
| Tipo de cable | RG174 |
| Conector | SMA-J |
| Color | Negro |
| Montaje | Base magnética |
Los parámetros corresponden a la documentación oficial de NiceRF. El fabricante además indica que las antenas son verificadas mediante analizador de redes en un entorno simulado de comunicación inalámbrica.
Una antena para optimizar sus sistemas inalámbricos
La SW433-LXP-10M es una solución práctica para instalaciones donde se requiere una antena externa de 433 MHz, especialmente cuando el equipo de radio debe permanecer dentro de un gabinete y la antena necesita ubicarse en una posición más favorable.
10 metros de cable, 3 dBi de ganancia y montaje magnético para una instalación flexible y profesional.
En AS Electronic SpA podemos suministrar la antena como componente independiente o integrarla como parte de nuestros sistemas de comunicación inalámbrica, semáforos y automatización industrial.
