Descripción
Control remoto inalámbrico para automatización y accionamiento a distancia

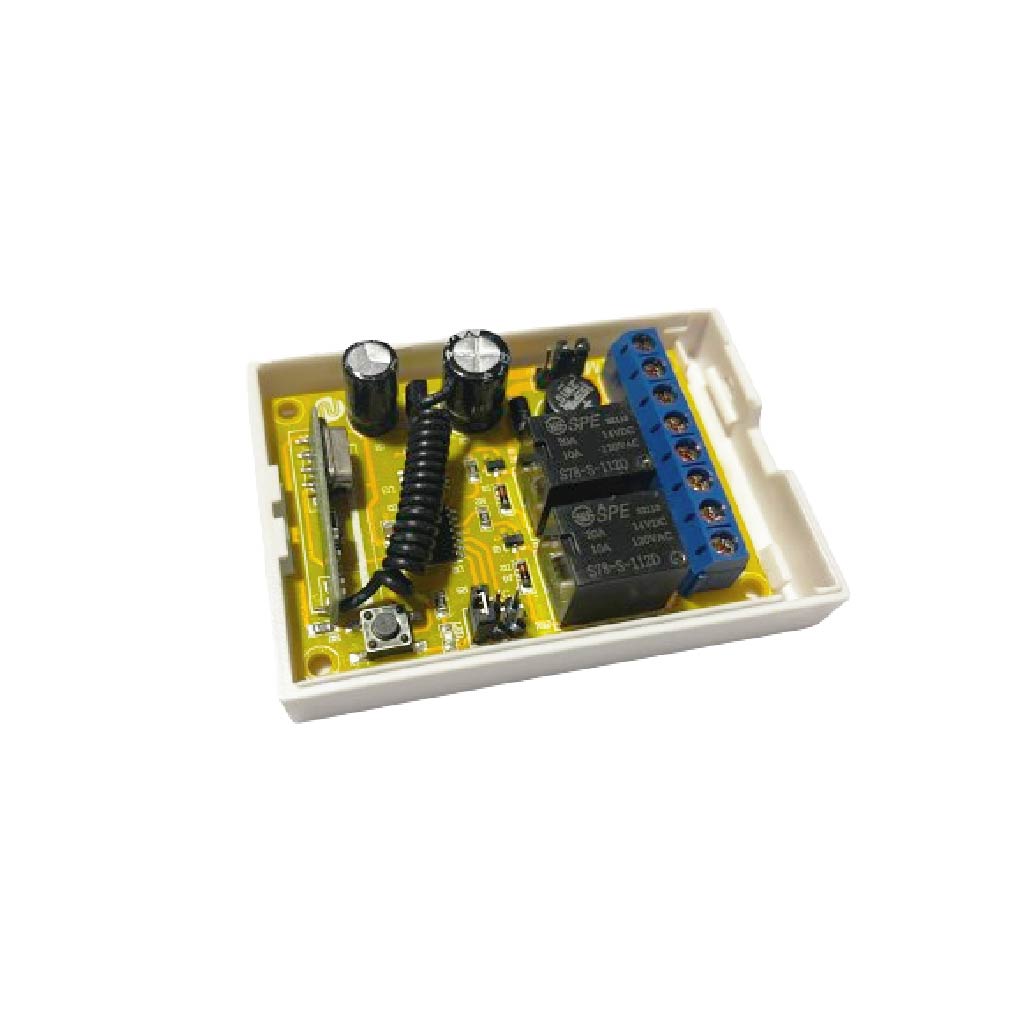

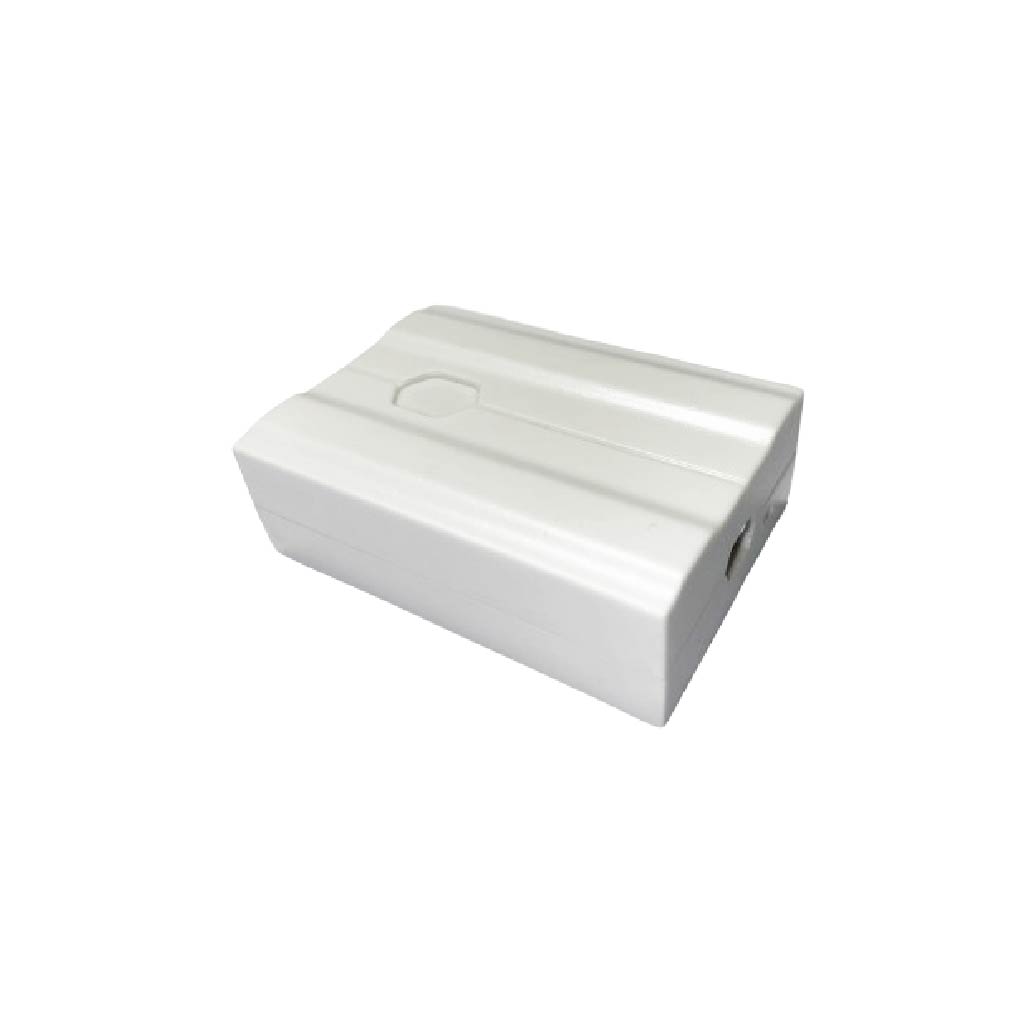

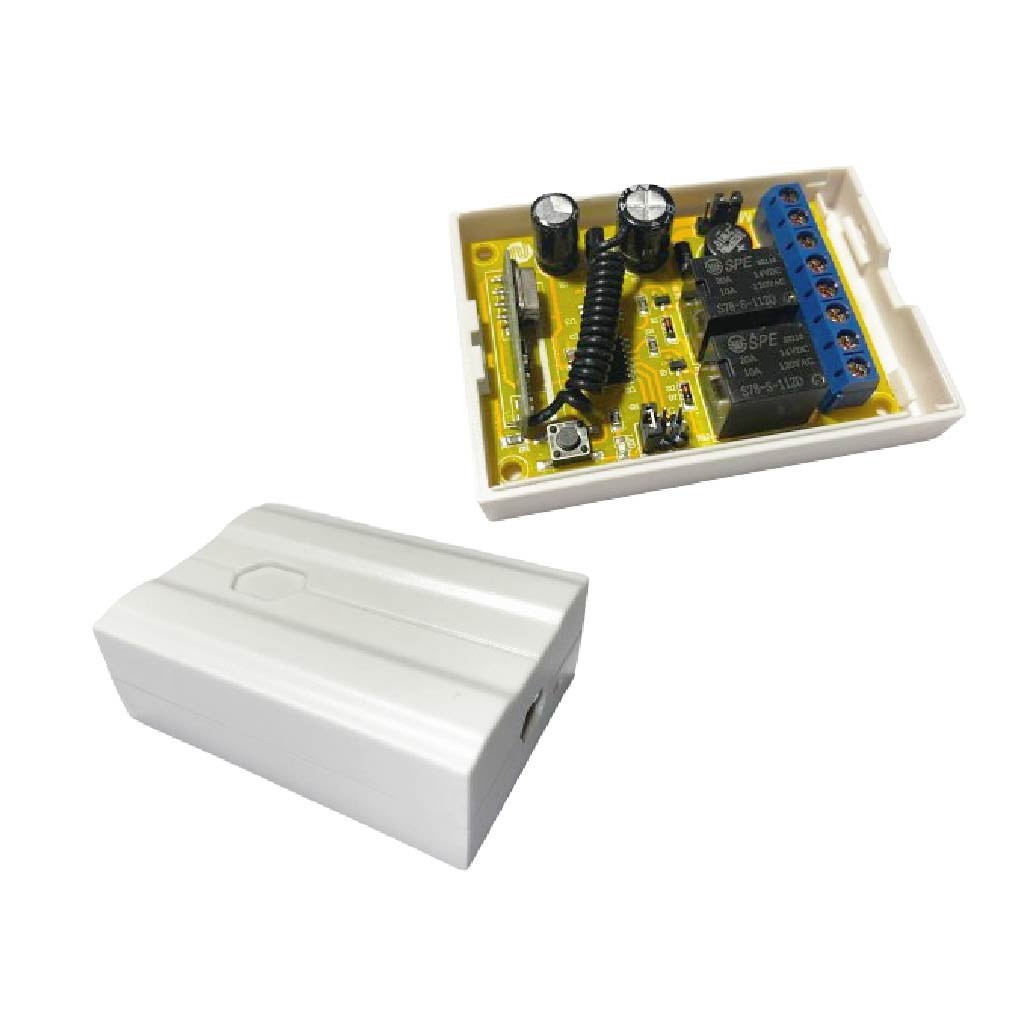

El Módulo de Relé Inalámbrico RF de 2 Canales es una solución compacta para incorporar control remoto inalámbrico a equipos y sistemas eléctricos que requieren accionamiento a distancia.
El módulo permite controlar dos salidas independientes mediante radiofrecuencia, utilizando relés con contactos normalmente abierto (NO), común (COM) y normalmente cerrado (NC). Esto permite adaptarlo a diferentes configuraciones de control según la aplicación.
Su alimentación de 12 o 24 VDC facilita su integración en sistemas industriales, equipos móviles, automatización, semáforos y aplicaciones alimentadas mediante baterías.
2 canales independientes
Cada canal del receptor puede utilizarse para controlar una salida de manera independiente.
Esto permite, por ejemplo:
- Canal 1: activar una señal o equipo.
- Canal 2: activar una segunda señal o equipo.
También puede utilizarse para controlar dos funciones diferentes desde un mismo control remoto, reduciendo la necesidad de instalar cableado de mando entre el operador y el equipo.

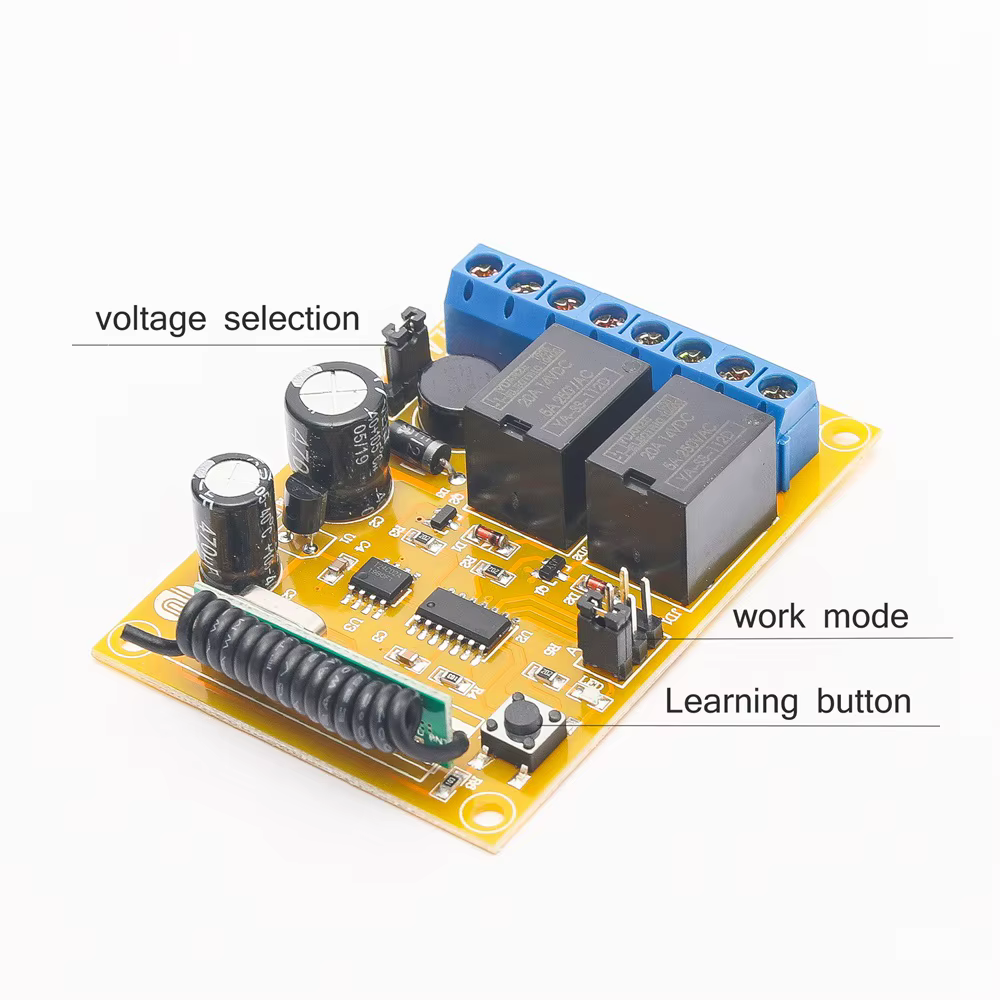

Diferentes modos de funcionamiento
El módulo puede configurarse para adaptarse a diferentes formas de accionamiento, incluyendo:
- Momentáneo: la salida permanece activa mientras se mantiene accionado el control.
- Enclavado: la salida se activa y permanece activa hasta recibir una nueva orden.
- Alternado / Toggle: cada pulsación cambia el estado de la salida.
Estas funciones permiten adaptar el mismo módulo a diferentes aplicaciones de automatización y control.
Control inalámbrico por RF
El sistema utiliza comunicación inalámbrica mediante radiofrecuencia, evitando la necesidad de instalar cables de control entre el mando y el receptor.
La versión de 433 MHz es una de las configuraciones disponibles para este tipo de módulo.
Esto resulta especialmente útil cuando el equipo que se desea controlar se encuentra alejado del operador o cuando instalar un cableado de control resulta poco práctico.
Alimentación 12 VDC / 24 VDC
El receptor está diseñado para trabajar con sistemas de baja tensión de:
12 VDC o 24 VDC
Esta característica facilita su incorporación en:
- Semáforos portátiles.
- Equipos móviles.
- Tableros eléctricos.
- Sistemas de automatización.
- Sistemas alimentados por baterías.
- Sistemas solares.
- Control de accesos.
- Maquinaria.
Salidas mediante relé

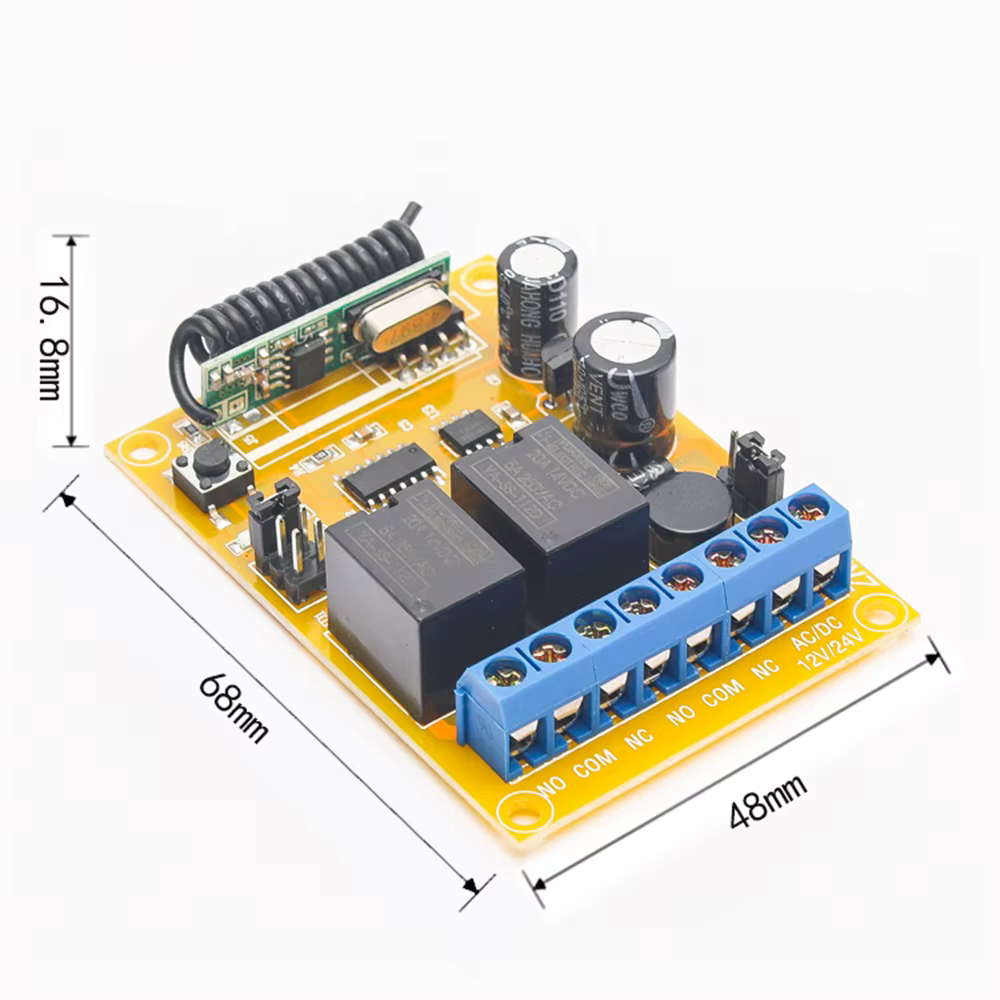

Cada canal dispone de contactos de relé NO / COM / NC, proporcionando flexibilidad para conectar diferentes tipos de circuitos de mando.
La capacidad comercial indicada para este tipo de módulo alcanza hasta 10 A, dependiendo de la tensión y del tipo de carga. Para motores, solenoides u otras cargas inductivas de mayor potencia, recomendamos utilizar el módulo como elemento de mando de un relé o contactor adicional.
Ideal para sistemas de semáforos
Este módulo puede utilizarse como parte de sistemas de control inalámbrico desarrollados por AS Electronic.
Por ejemplo, permite implementar accionamientos manuales donde un operador pueda controlar remotamente diferentes señales de un equipo.
También puede combinarse con otros sistemas automáticos para crear soluciones donde el usuario tenga la posibilidad de intervenir manualmente cuando sea necesario.
Aplicaciones
Ideal para:
- Control remoto de semáforos.
- Control de accesos.
- Barreras vehiculares.
- Portones.
- Sistemas de iluminación.
- Automatización de maquinaria.
- Motores y bombas.
- Equipos móviles.
- Sistemas de señalización.
- Accionamiento de relés y contactores.
- Proyectos especiales de automatización.
Características principales
- 2 canales independientes.
- Control inalámbrico por RF.
- Alimentación 12/24 VDC.
- Frecuencia de operación disponible en 433 MHz.
- Salidas mediante relé.
- Contactos NO / COM / NC.
- Modos momentáneo, enclavado y alternado.
- Instalación sencilla.
- Diseño compacto.
- Ideal para automatización y control remoto.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Tipo | Receptor de relé RF |
| Canales | 2 |
| Alimentación | 12 / 24 VDC |
| Frecuencia | 433 MHz* |
| Salidas | Relé |
| Contactos | NO / COM / NC |
| Capacidad máxima | Hasta 10 A* |
| Modos de operación | Momentáneo / Enclavado / Toggle |
| Comunicación | Radiofrecuencia |
| Aplicación | Control y automatización |
*La frecuencia y capacidad de carga pueden variar según la versión suministrada. Para una selección definitiva recomendamos confirmar la configuración requerida al momento de cotizar. Las referencias consultadas para esta familia indican 433 MHz y hasta 10 A.
Control inalámbrico simple y versátil
El Módulo de Relé Inalámbrico RF de 2 Canales permite incorporar control remoto a equipos de 12 o 24 VDC de manera sencilla, sin necesidad de desarrollar una electrónica de control específica.
Su formato de dos canales y sus diferentes modos de funcionamiento lo convierten en una alternativa práctica para semáforos, automatización, control de accesos, iluminación y accionamiento de equipos.
En AS Electronic SpA podemos suministrarlo como componente independiente o integrarlo dentro de soluciones de control desarrolladas específicamente para cada proyecto.
